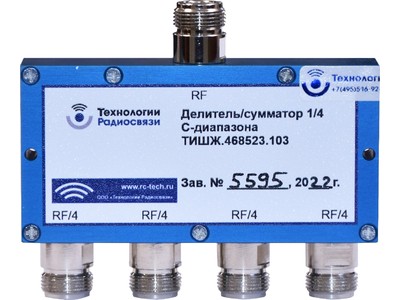

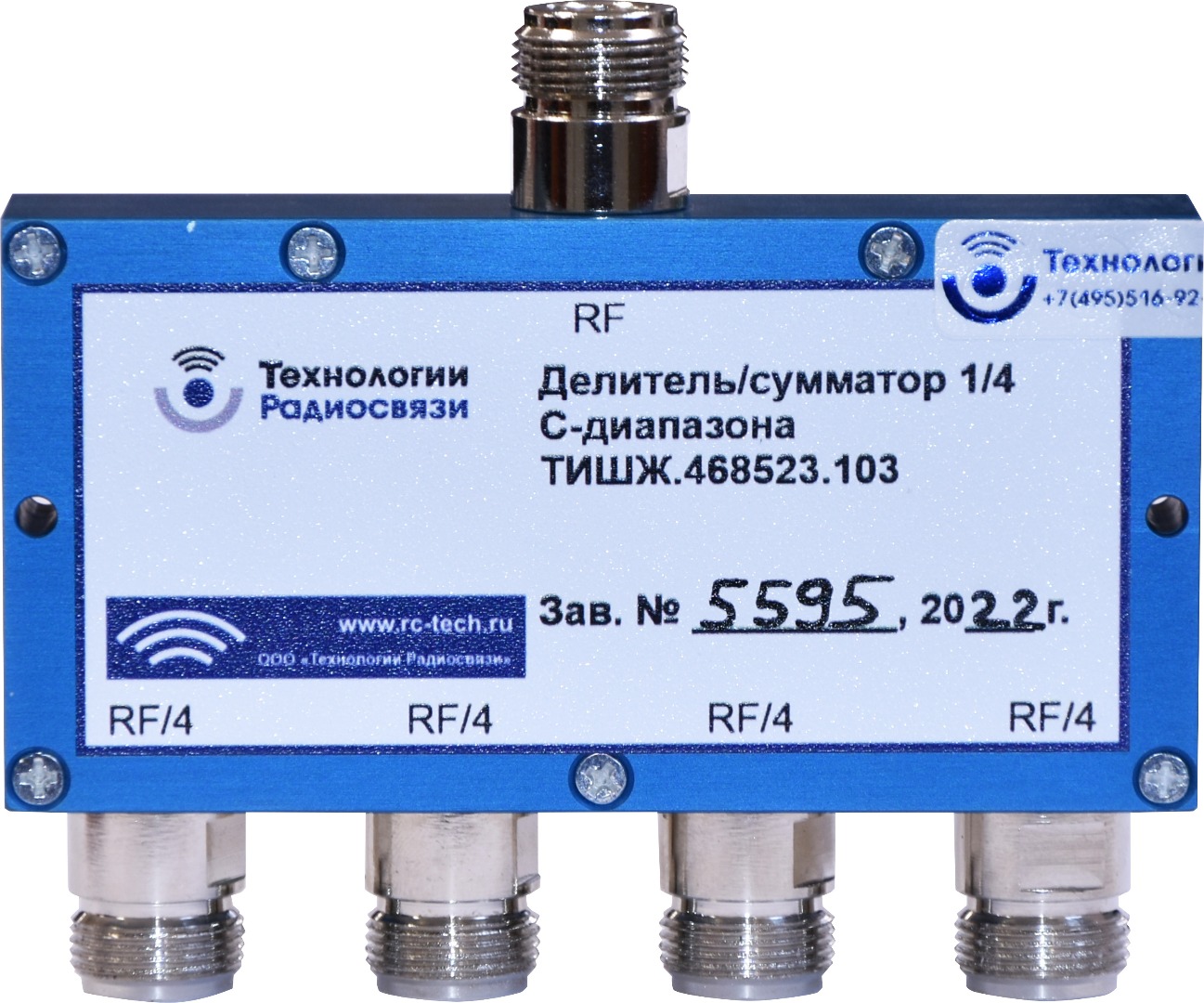

Делитель/сумматор 1/4 С-диапазона ТИШЖ.468523.103

Тип активности:
пасивный
Количество входов/выходов:
1/4
Тип разъемов:
N
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 3.4…4.2 ГГц
  • соединители N(f)
  • вносимые потери не более 0.7 дБ
  • наружное исполнение

Делитель/сумматор 1/4 С-диапазона ТИШЖ.468523.103 обеспечивает работу в диапазоне частот 3400-4200 МГц.

Используется для деления/суммирования сигналов 1/4 в приемных трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи в С-диапазоне.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Параметр

Значение

Диапазон рабочих частот, ГГц

3.4-4.2

Волновое сопротивление, Ом

50

КСВ входа, не более

1.33

КСВ выхода, не более

1.25

Коэффициент передачи, дБ, не менее

-6.7

Развязка между выходами, дБ, не менее

24

Неравномерность АЧХ в полосе 80 МГц, дБ, не более

0.1

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +60

Тип соединителей

N-Female

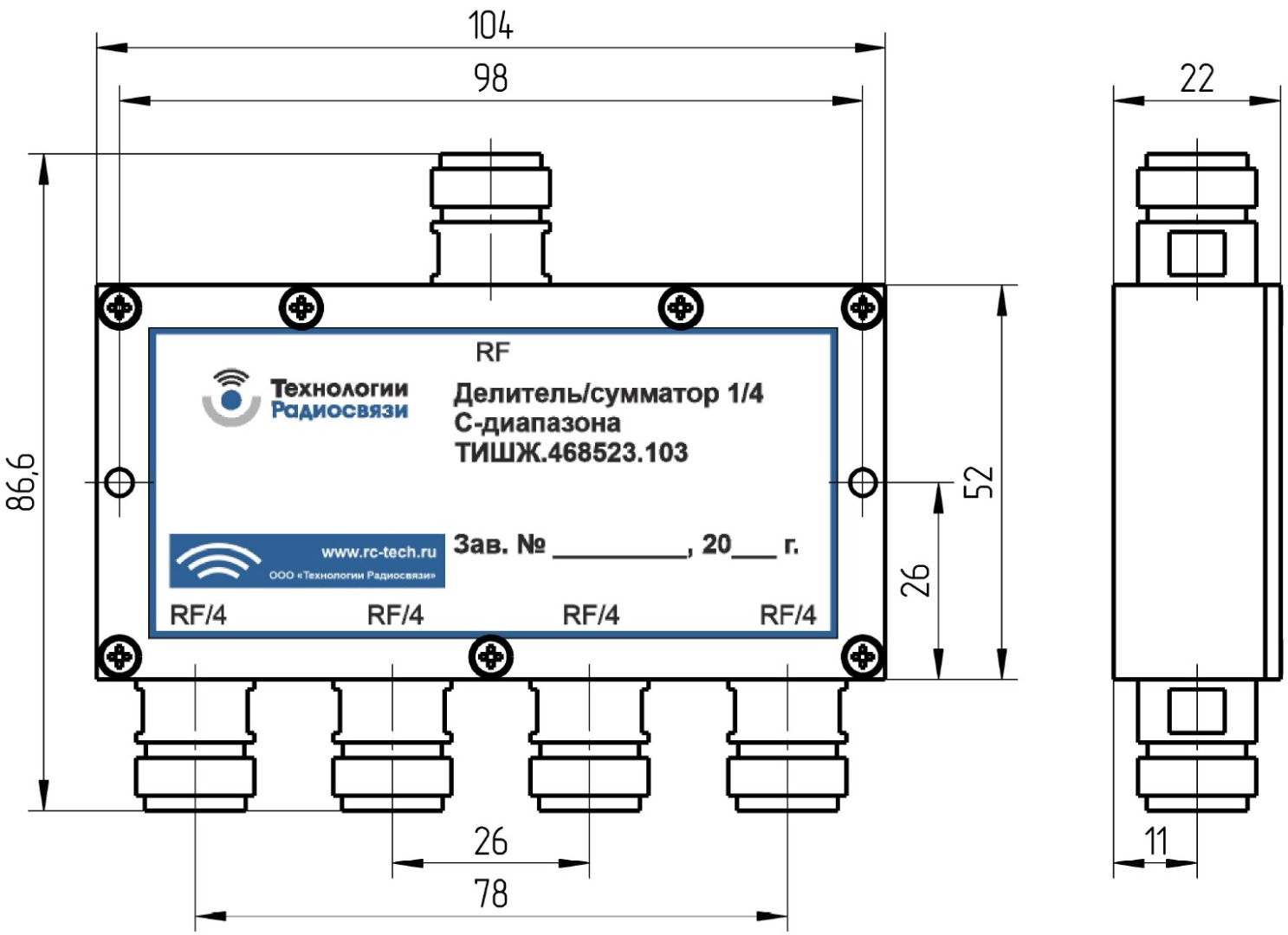

Габаритные размеры (без соединителей) ДxШxВ, мм

81 х 79 х 26

Масса, кг, не более

0,5

Продукт разработан и произведен в России
