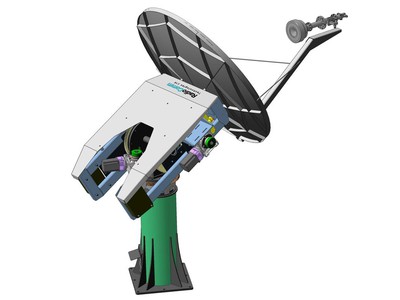

Антенная система 1.2 м Х-диапазона полноповоротная

Диапазон частот:
X
Диаметр (м):
1.2
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • работы с КА на ГСО, ВЭО и НКО
  • угол места 0…90°(180°)
  • азимут ±270°
  • Х-диапазон
  • круговая/линейная поляризация

Назначение

Антенная система 1.2 м Х-диапазона полноповоротная предназначена для работы с космическими аппаратами, движущимся по различным орбитам (геостационарной, высокоэллиптической или круговым на различных высотах), приема и передачи сигналов в Х-диапазоне.

Состав изделия:

  • антенная система офсетного типа с эквивалентным диаметром рефлектора 1.2 м, включая: рефлектор, облучающее устройство (ОУ) с элементами крепления;
  • полноповоротное 2-осное опорно-поворотное устройство (ОПУ);
  • аппаратура управления ОПУ на базе блока управления приводами БУПР-А ТИШЖ.468383.120;
  • малошумящее входное устройство (МВУ) Х-диапазона с понижающим преобразователем частоты из Х-диапазона в L-диапазон;
  • источник питания МВУ ТИШЖ.436311.019;
  • комплект кабелей межблочных соединений;
  • комплект ЭД;
  • специализированное ПО (СПО) контроля и управления системой наведения (СНА);
  • ЗИП.

Примечание.

По согласованию с заказчиком в состав станции может быть включено дополнительное оборудование - усилители мощности или BUC, модемное оборудование и т.п.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр антенны, м

1.2

Диапазон рабочих частот, ГГц:
  - прием

Х

  - передача

Х

Коэффициент усиления на F=9.5 ГГц, дБ

39.5

Поляризация

круговая

Коэффициент эллиптичности, не менее

0.8

КСВН, не более

1.35

Температура шума при угле места, К, не более:
  - более 10°

90

Проходящая мощность, Вт, не менее, порт ПРД

1000

Развязка ПРД/ПРМ, дБ, не менее

110

Интерфейс ПРМ/ПРД

WR90

Диапазон угловых перемещений, °:
  - по азимуту

+/-180*

  - по углу места

5...90*

Угловая скорость перемещений, °/с:



  - по азимуту

0.02...6

  - по углу места

0.02...6

Точность наведения, °, не более

+/-0.2

Интерфейс управления

RS-485/Ethernet

Электропитание от сети постоянного тока, В

24/48

Потребляемая мощность, Вт, не более

200

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг

200


* - диапазоны и скорости перемещений ОПУ, тасточтный диапазон может быть уточнен по требованию заказчика
