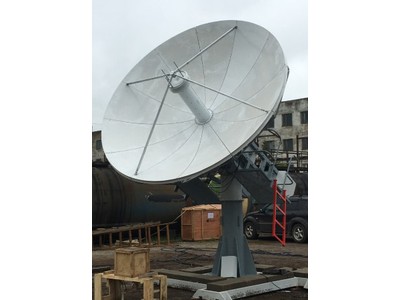

Антенная система 3.7 м S-диапазона полноповоротная ТИШЖ.464659.046

Диапазон частот:
S
Диаметр (м):
3.7
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • работы с КА на ГСО, ВЭО и НКО
  • 3-осное ОПУ
  • угол места 5…175°
  • азимут ±270°
  • S-диапазон
  • круговая поляризация

Антенный пост 3.7 м S-диапазона (изделие ТИШЖ.464659.046) производства ООО «Технологии Радиосвязи» предназначен для приема излучений низкоорбитальных ИСЗ с использованием полноповоротных антенн круговой поляризации S-диапазона частот с диаметром рефлектора 3.7 м

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр антенны, м

3.7

Тип антенны

прямофокусная, двухзеркальная

Диапазон рабочих частот, ГГц  2.1-2.7
Поляризация

круговая правая или левая переключаемая

Режимы работы системы наведения

моноимпульс, ЦУ

Диапазон угловых перемещений, °:
  - по азимуту

+/-270

  - по углу места

5...175

  - по оси наклона

+/-10

Скорость уговых перемещений антенны, °/с:



  - по азимуту

0.1...5

  - по углу места

0.1...5

  - по оси наклона

0.1...5

Потери наведения в режиме ЦУ без учета точности ЦУ, дБ, не более

0.3

Потери наведения в режиме автосопровождения (моноимпульс)
при отношении С/Ш не менее 20 дБ, дБ, не более

0.3

Интерфейс управления

RS-485/Ethernet

Электропитание от сети переменного тока, В

220

Потребляемая мощность, Вт, не более

2000

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг, не более

450
