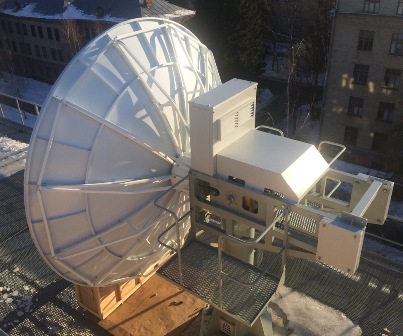

Антенный пост 3.7 м Ku-диапазона ТИШЖ.464659.036 с полноповоротным ОПУ

Диапазон частот:
Ku
Диаметр (м):
3.7
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диаметр 3.7 м
  • работы с КА на ГСО
  • 10.70-12.75 / 13.75-14.5 ГГц
  • угол места 5…90°, азимут ±90°
  • линейная поляризация с подстройкой

Антенный пост 3.7 м Ku-диапазона ТИШЖ.464659.036 с полноповоротным ОПУ предназначен для приема и передачи сигналов в Ku-диапазоне через геостационарные космические аппараты (КА) в режиме автоматического наведения и автосопровождения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр антенны, м

3.7

Диапазон рабочих частот, ГГц:
  - прием

10.7-12.75

  - передача

13.75-14.50

Коэффициент усиления на Fср, дБ:
  - прием

49

  - передача

52

Поляризация

линейная с подстройкой

Кроссполяризационная развязка, дБ, не менее:



   - по оси ДН

35

КСВН, ПРМ/ПРД, не более

1.50 / 1.30

Температура шума при угле места, К, не более:
  - более 10°

56

Ширина ДН (по уровню -3 дБ), °, ПРМ/ПРД

0.5 / 0.4

Проходящая мощность, Вт, не менее, порт ПРД

1000

Развязка ПРД/ПРМ, дБ, не менее

85

Интерфейс ПРМ/ПРД

WR75 / WR75

Диапазон угловых перемещений, °:
  - по азимуту

+/-90

  - по углу места

5...90

  - по поляризации

+/-110

Угловая скорость перемещений, °/с:



  - по азимуту

0.06...2

  - по углу места

0.06...2

  - по поляризации

до 10

Точность наведения, градусов, не более

+/-0.1

Интерфейс управления

RS-485/Ethernet

Электропитание от сети переменного тока, В

220

Потребляемая мощность, Вт, не более

200

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг, не более

450
