Антенные системы полноповоротные

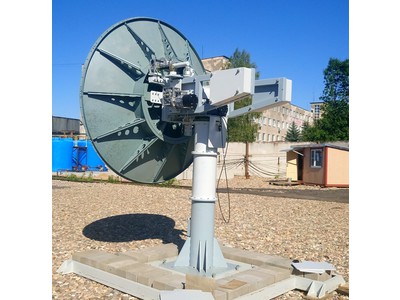

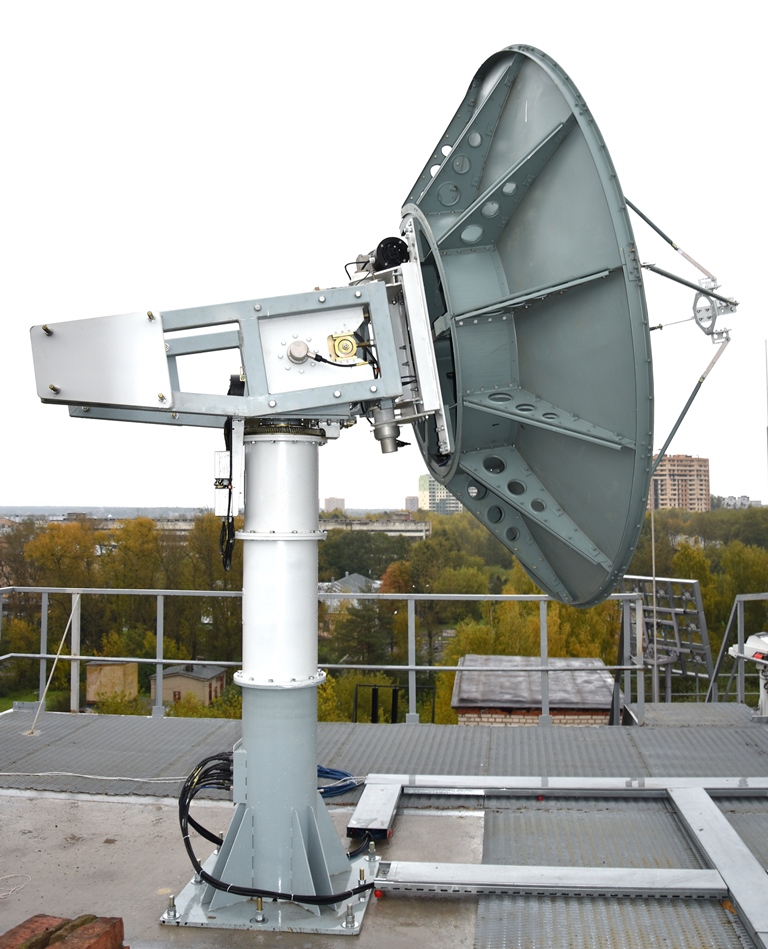

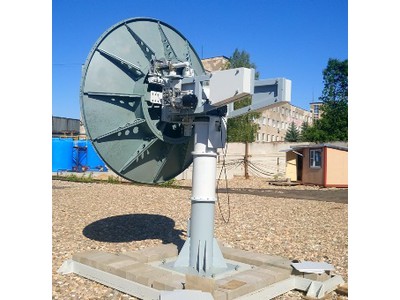

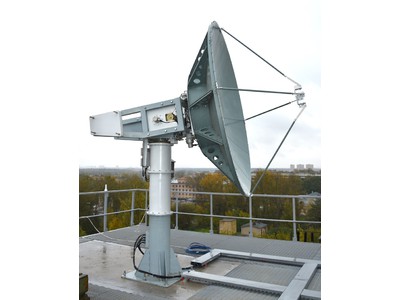

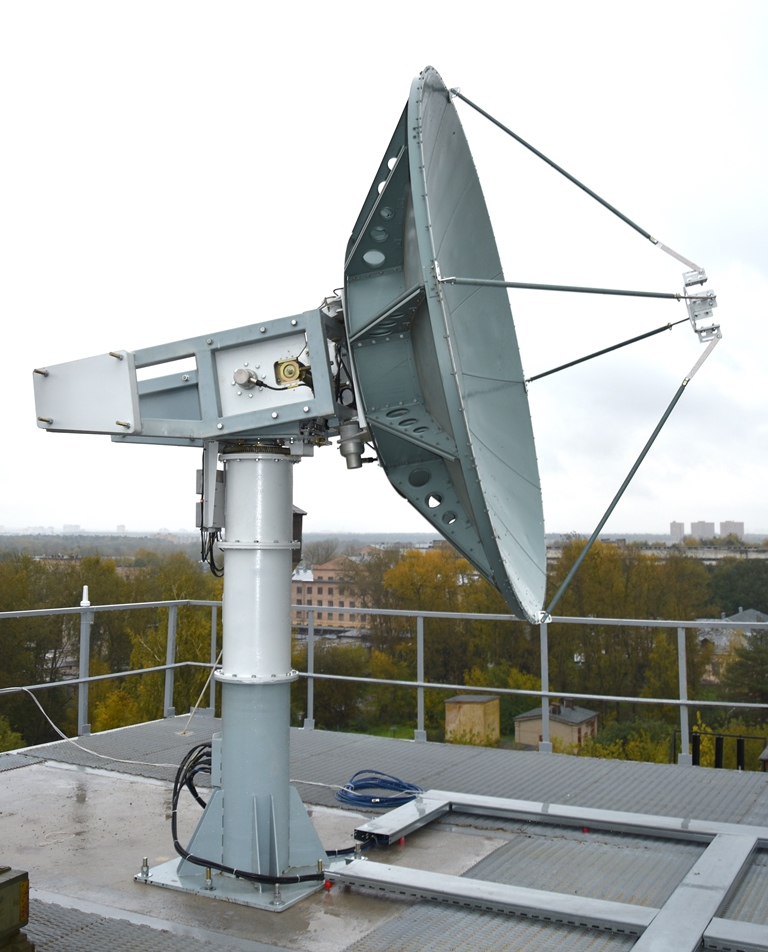

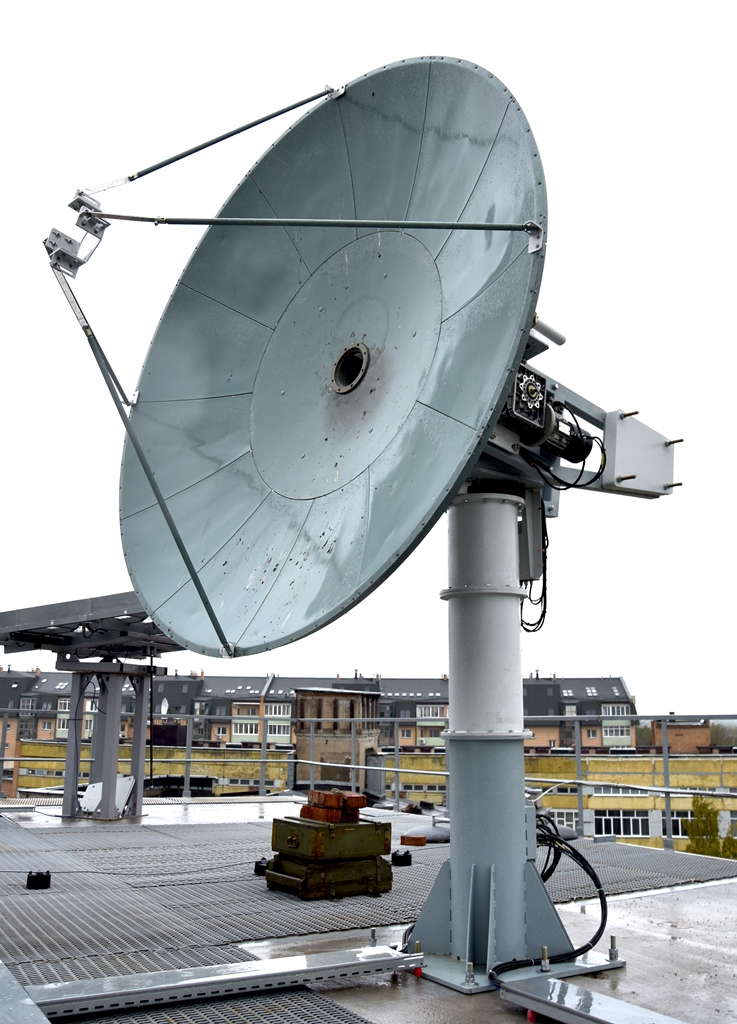

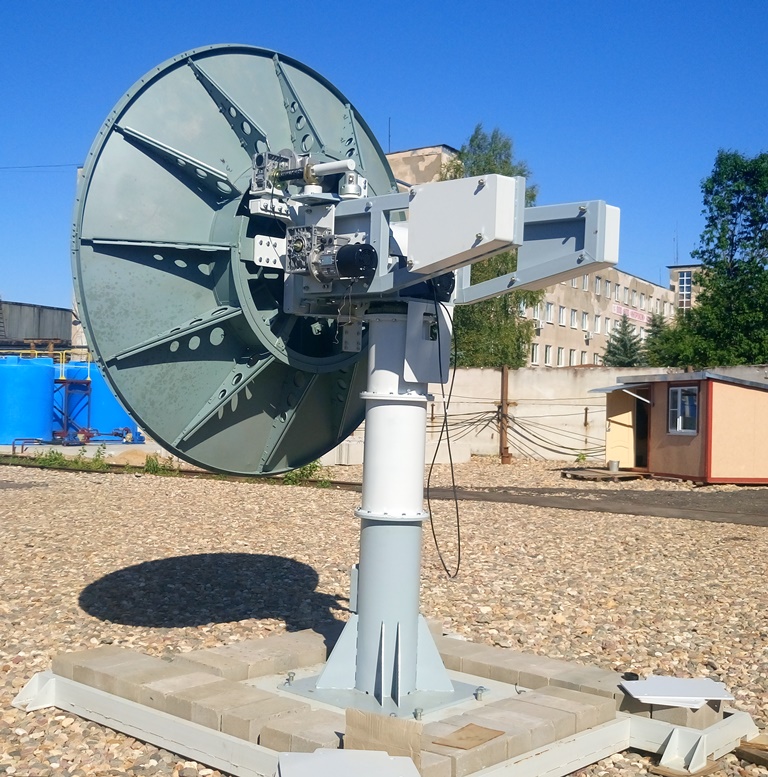

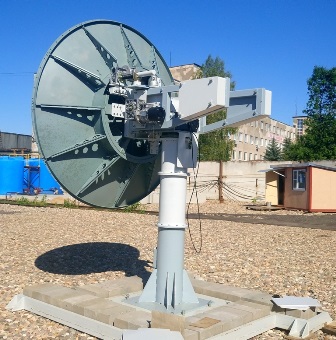

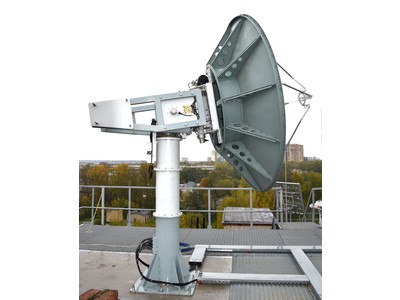

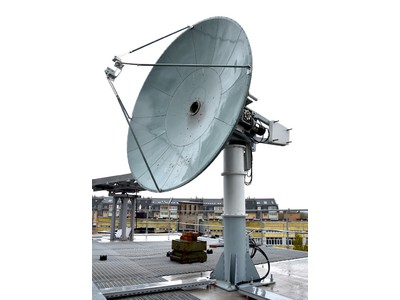

Антенная система 2.5 м 1-18 ГГц полноповоротная

Диаметр (м):
2.4
Тип рефлектора:
парабола
Система наведения:
Автоматическая
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • работы с КА на ГСО, ВЭО и НКО
  • 3-осное ОПУ
  • угол места 5…175°
  • азимут ±270°
  • диапазон частот 1-18 ГГц

Антенная система 2.5 м 1-18 ГГц полноповоротная предназначена для работы в составе приемного комплекса и приема сигналов в диапазоне 1-18 ГГц геостационарных и низкоорбитальных космических аппаратов (КА) связи и дистанционного зондирования земли (ДЗЗ) в режиме ручного, автоматического наведения и автосопровождения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диаметр антенны, м

2.5

Тип антенны

прямофокусная, однозеркальная

Тип ОПУ

3-осное полноповоротное

Диапазон рабочих частот, ГГц 1-18
Поляризация

круговая правая

Коэффициент усиления, дБ, не менее:
  - на частоте 1 ГГц 23
  - на частоте 18 ГГц 48
Режимы работы системы наведения

целеуказания (ЦУ), TLE

Диапазон угловых перемещений, °:
  - по азимуту

+/-270

  - по углу места

5...175

  - по оси наклона

+/-10

Скорость уговых перемещений антенны, °/с:



  - по азимуту

0.1...5

  - по углу места

0.1...5

  - по оси наклона

0.1...5

Погрешность отработки ЦУ, °, не более

0.1

Интерфейс управления

RS-485/Ethernet

Электропитание от сети переменного тока, В

220/380

Потребляемая мощность, Вт, не более

5000

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 80%

Масса, кг, не более

450
