Антенны для связи в движении Satcom-On-The-Move (SOTM)

Антенна SOTM 0.6 м Кu-диапазона ФАР ТИШЖ.464659.015

Диапазон частот:
Ku
Диаметр (м):
0.6
Тип рефлектора:
ФАР
Система наведения:
Автоматическая
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • ФАР из металлизированного пластика
  • автоматическое наведение и автосопровождение КА
  • линейная поляризация с автоматической подстройкой
  • угол места 0°…90°
  • азимут N*360°

Назначение

Антенна Satcom-On-The-Move (SOTM) 0.6 м Кu-диапазона на базе ФАР ТИШЖ.464659.015  предназначена для обеспечения высокоскоростных каналов связи в движении. Может широко использоваться на любых транспортных средствах - автомобилях, ж/д, морских и речных судах, самолетах, спецтехнике.

Обеспечивает точное наведение и автосопровождение спутников с использованием встроенной системы автосопровождения.

Основные особенности:

  • Высокие радиотехнические параметры
  • Углепластиковая антенна обеспечивает минимальный вес
  • Первоначальный поиск и наведения на спутник за время менее 3 минут
  • Менее 1 секунды время повторного захвата спутника
  • Автоматическая подстройка поляризации
  • Поставка в комплекте с радиочастотным оборудованием

Состав системы наведения:

  • Контроллер управления антенной (КУА) ТИШЖ.468383.122
  • Приемник сигнала наведения ТИШЖ.464349.111
  • Безинерционная навигационная система (БИНС-А) ТИШЖ.468266.109
  • Блок управления антенной БУА-Т ТИШЖ.468383.012
  • Датчики углового положения AZ, EL, Pol



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Апертура антенны, м

0.6

Диапазон рабочих частот, ГГц:


   - прием

10.95-12.75

   - передача

13.75-14.50

Коэффициент усиления на Fсрд, дБ:


   - прием

35.0

   - передача

36.5

Поляризация

линейная V/H

Развязка ПРД-ПРМ, дБ, не менее

85

Диапазон перемещений, градусов:



  - по азимуту

N*360

  - по углу места

0...90

  - по поляризации

+/-95

Максимальная угловая скорость, °/с:



  - по азимуту

80

  - по углу места

80

Максимальные угловые ускорения, °/с2:



  - по азимуту

400

  - по углу места

400

Точность наведения, не более

0.1 ширины ДН

Интерфейс ПРМ/ПРД

N(f)/WR75

Электропитание от сети переменного тока 50 Гц, В

88...264

Потребляемая мощность, Вт, не более

300

Рабочая температура, °С

-40...+60

Температура хранения, °С

-50..+70

Относительная влажность при температуре 25С

до 100%

Масса, кг,не более

30

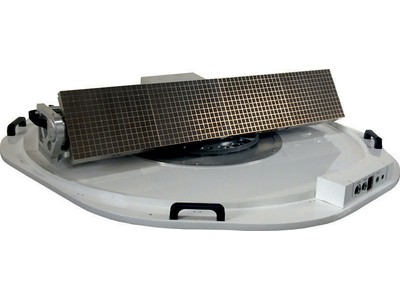

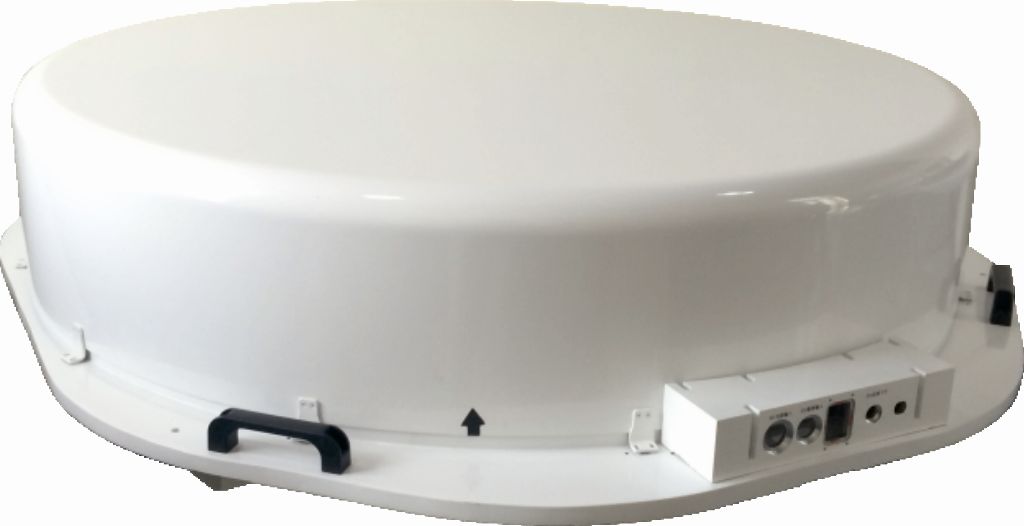

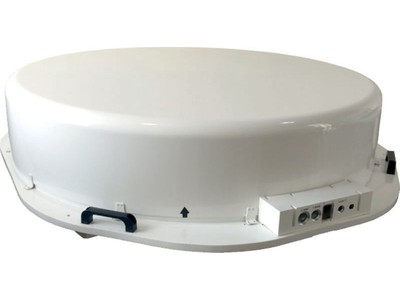

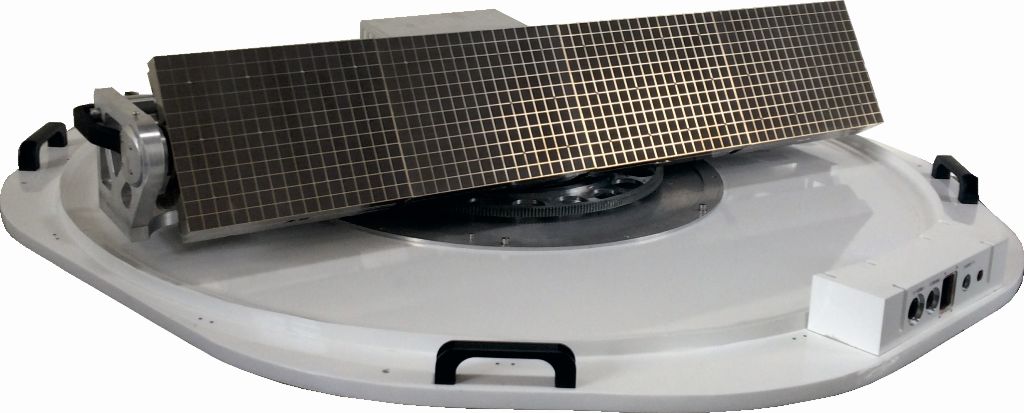

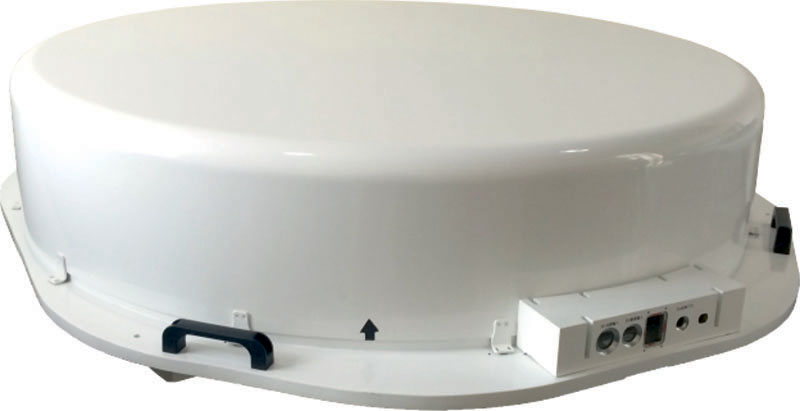

Внешний вид антенны SOTM ФАР 0.6 м Кu-диапазона

фото 1
фото 2
