Антенны для связи в движении Satcom-On-The-Move (SOTM)

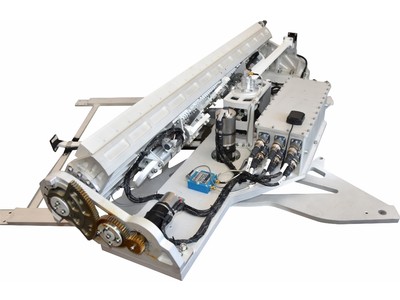

Самолетная антенна SOTM 0.6 м Кu-диапазона (ФАР) ТИШЖ.464659.065

Диаметр, м:
0.6
Тип рефлектора:
ФАР
Система наведения:
Автоматическая
Диапазон частот:
Ku
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • антенна в виде ФАР 0.6 м
  • автоматическое наведение и автосопровождение КА
  • температура -55...+60 С
  • угол места 0°…90°
  • азимут N*360°

Самолетная антенна SOTM 0.6 м Кu-диапазона (ФАР) ТИШЖ.464659.065 предназначена для обеспечения высокоскоростных каналов связи в движении при установке на самолетах.

Обеспечивает точное наведение и автосопровождение спутников с использованием встроенной системы автосопровождения.

Обеспечивает работу до минус 55 С.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Апертура антенны, м

0.6

Диапазон рабочих частот, ГГц:


   - прием

10.70-12.75

   - передача

13.75-14.50

Коэффициент усиления на Fсрд, дБ:


   - прием

34.6

   - передача

36.0

Поляризация

линейная V/H

Развязка ПРД-ПРМ, дБ, не менее

85

Диапазон перемещений, градусов:



  - по азимуту

N*360

  - по углу места

0...90

  - по поляризации

+/-95

Максимальная угловая скорость, °/с:



  - по азимуту

80

  - по углу места

80

Максимальные угловые ускорения, °/с2:



  - по азимуту

400

  - по углу места

400

Точность наведения, не более

0.1 ширины ДН

Интерфейс ПРМ/ПРД

N(f)/WR75

Электропитание от сети постоянного тока, В

24/48

Потребляемая мощность, Вт, не более

500

Рабочая температура, °С

-55...+60

Температура хранения, °С

-60..+70

Относительная влажность при температуре 25С

до 100%

Масса, кг,не более

70

Продукт разработан и произведен в России
