Антенны DriveAway / SNG

Антенна DriveAway 2.3 м Ка-диапазона

Диапазон частот:
Ka
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • работы с КА на ГСО, ВЭО и НКО
  • Ка-диапазон
  • режим синхронного траекторного автосопровождения
  • скорости по АЗ и УГМ до 25°/с
  • транспортировочное положение

Назначение

Антенная система ТИШЖ.468331.020 обеспечивает работу в Ка-диапазоне с космическими аппаратами, находящимися на ГСО, НКО или ВЭО, а также с летательным аппаратами с произвольной траекторией движения.

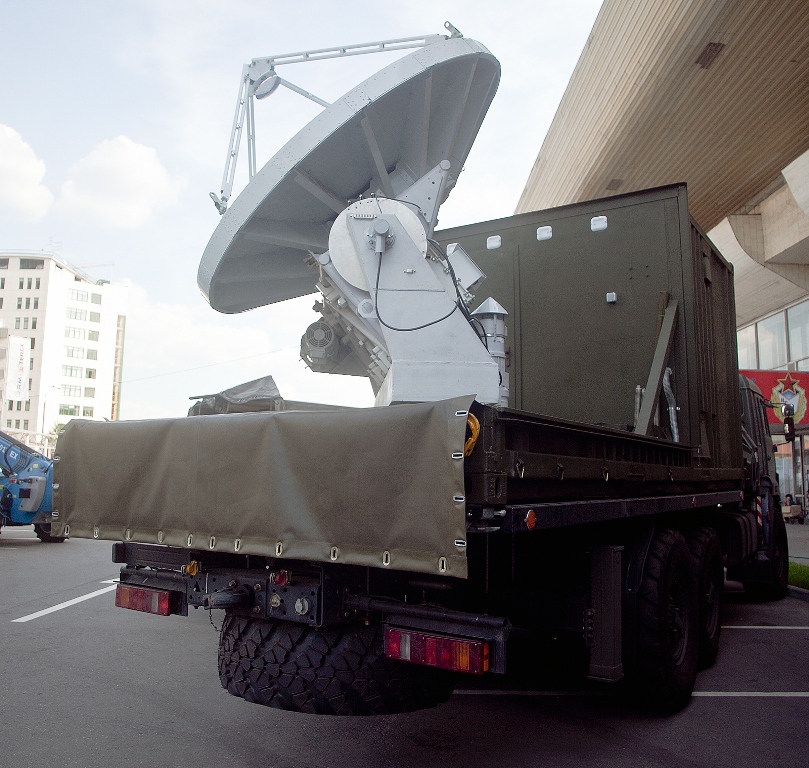

Внешний вид антенной системы ТИШЖ.468331.020, установленной на шасси КАМАЗ-43118.

фото камаз

Особенности:

  • режим синхронного траекторного автосопровождения (СТА)
  • скорости перемещения по азимуту и углу места до 25 град/с
  • транспортировочное положение
  • L, S, C, Х, Ku или Ка-диапазоны частот

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

37

Тип опорно-поворотного устройства
двухосное,
азимут-угол места
Диаметр рефлектора. м 2.3
Диапазон перемещения, градусов:



  - по азимуту

+/-120

  - по углу места

-3...87

Максимальная угловая скорость, °/с:



  - по азимуту

25

  - по углу места

25

Максимальные угловые ускорения, °/с2:



  - по азимуту

10

  - по углу места

10

Точность измерения угловых координат, угл. мин.

2

Разрешающая способность по угловым координатам, угл сек.

12

Габаритные размеры в транспортном положении, м, не более:
   - высота 2.26
   - ширина 2.4
   - длина 2.4
Масса, кг, не более 1000

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25С

до 85%


Контроль и управление антенной системой осуществляется блоком БУА-М ТИШЖ.468383.009.
